Моноблок SOULNOTE с усиленным блоком питания

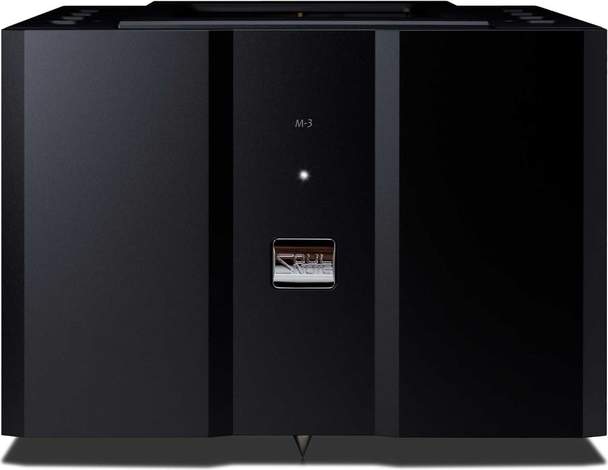

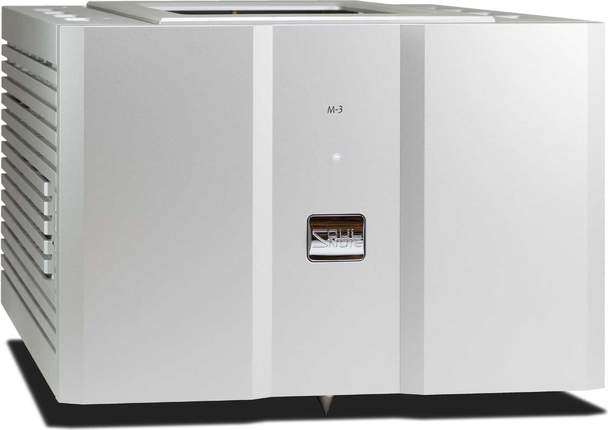

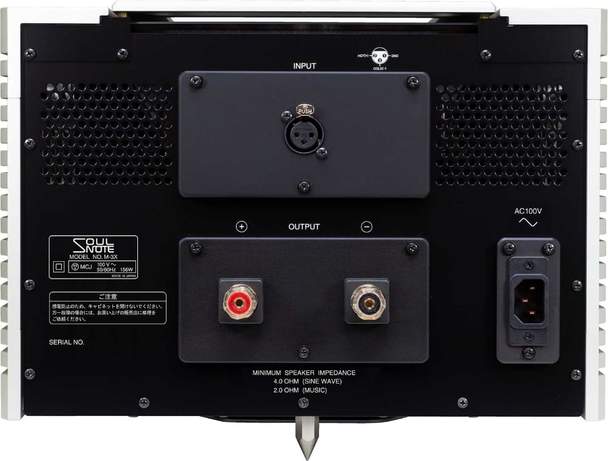

В Японии 1 апреля должен поступить в продажу новый моно усилитель мощности M-3X — от выпущенной ранее модели M-3 он отличается блоком питания с увеличенным вдвое выходным током. Максимальная выходная мощность — 240 Вт на нагрузке 2,7 Ома. Два варианта оформления — серебристый и черный.

В схеме реализован новый метод баланса транзисторов, который выравнивает их коэффициент усиления, меняющийся вместе с изменением тока коллектора. Суть его — в измерении HFE на разных токах у большого числа транзисторов, затем на основе полученных данных выбираются пары с минимальным разбросом при всех значениях токов. За счет подбора удаётся создать параллельную пушпульную схему, равную по свойствам одинарной.

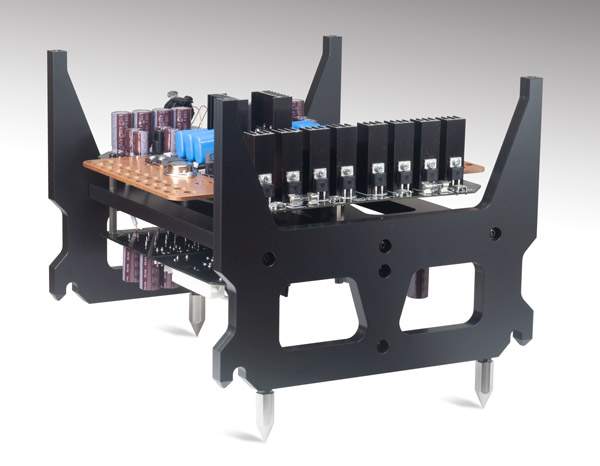

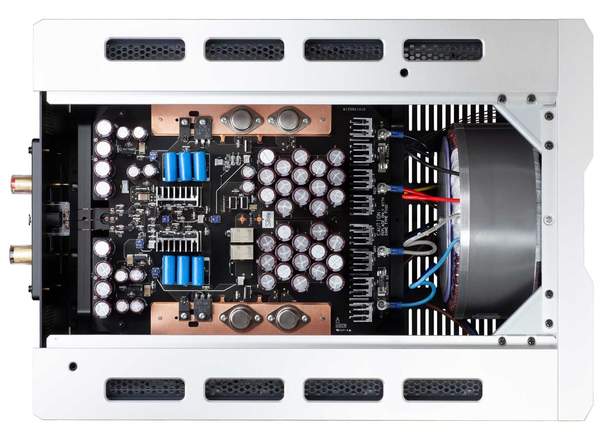

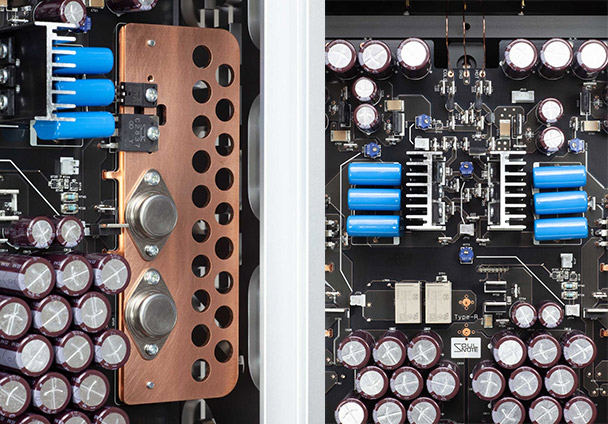

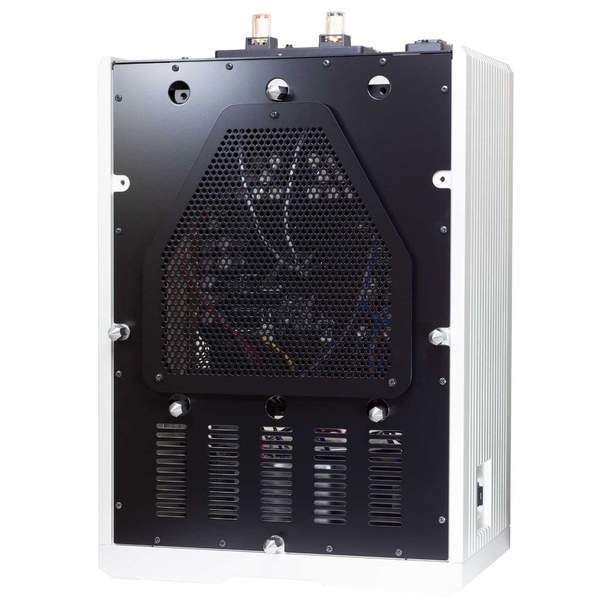

Радиаторы выполнены из меди, что позволило сократить их габариты. Они же служат силовой шиной для выходных транзисторов в корпусах TO3. А то, что радиаторы электрически развязаны с шасси, заметно влияет на звучание, отсутствие изолирующих прокладок улучшает тепловую связь в парах транзисторов и общую термостабильность усилителя.

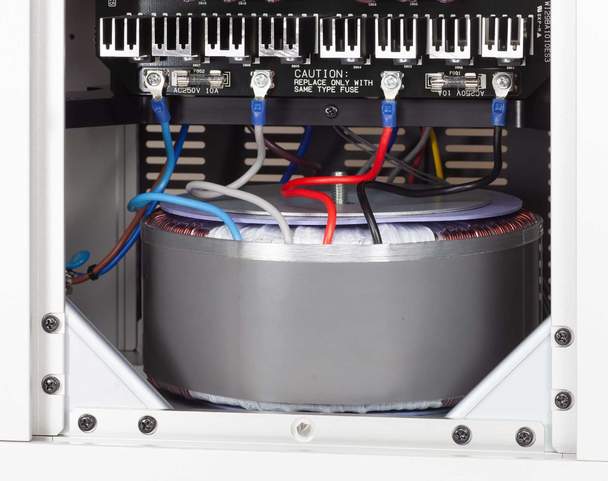

При разработке трансформатора было установлено единственное ограничение по массе — чтобы трансформатор мог переносится одним работником.

В фильтре блока питания используются специально отобранные фольговые конденсаторы по 470 мкФ каждый. Выпрямитель — на SiC-диодах.

Общий уровень гармонических искажений не превышает 0,1% (1 Вт), диапазон частот 2 Гц — 200 кГц (±1 дБ), усиление 22 дБ. Габариты 340 x 512 x 251 мм, масса 31 кг.
